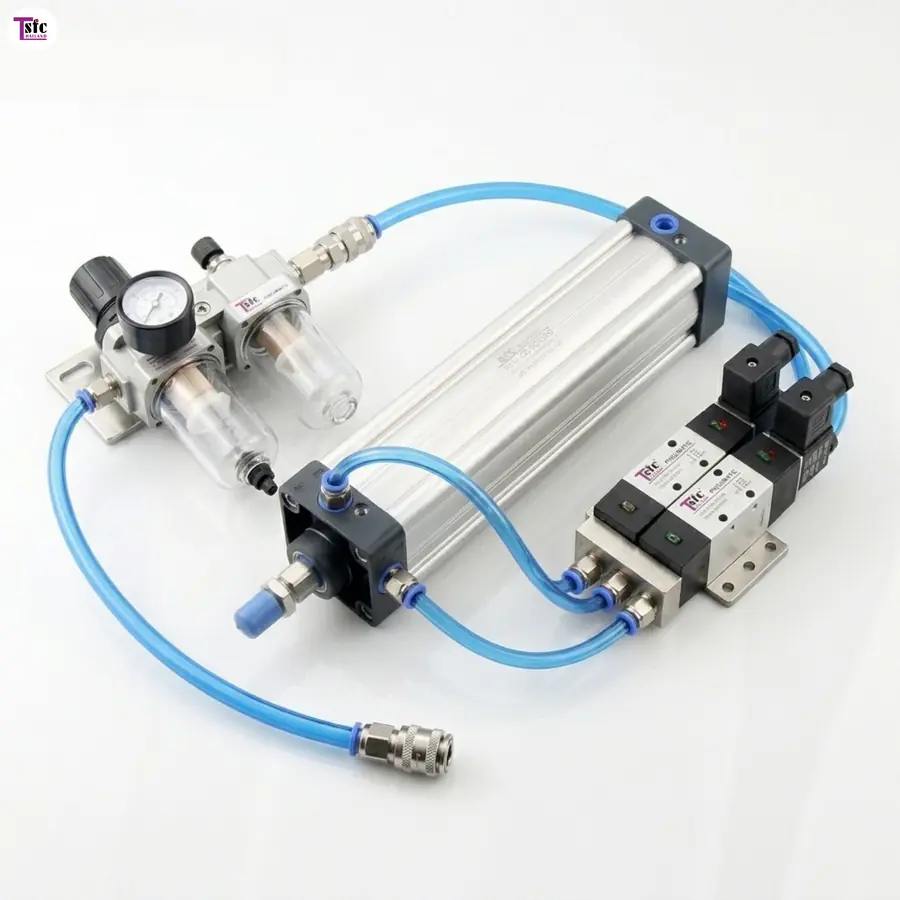

กระบอกลม คืออุปกรณ์ที่เปลี่ยนพลังงานจากลมอัดให้เป็นแรงและการเคลื่อนที่เชิงเส้น โดยลมอัดจะดันลูกสูบภายในกระบอก ทำให้ก้านสูบเคลื่อนที่เข้า-ออก เพื่อนำแรงไปใช้ผลัก ดึง ยก กด จับ หรือเคลื่อนย้ายชิ้นงาน จึงเป็นส่วนสำคัญของระบบนิวเมติกส์และระบบอัตโนมัติในโรงงาน หากเลือกขนาดกระบอกลม ระยะชัก และแรงดันให้สัมพันธ์กับโหลด จะช่วยให้เครื่องจักรทำงานได้ตรงตามที่ออกแบบและลดปัญหาการทำงานผิดจังหวะ
กระบอกลมทำงานอย่างไร?
หลักการของกระบอกลมไม่ซับซ้อน โดยเริ่มจากการจ่ายลมอัดเข้าสู่กระบอกผ่านวาล์วควบคุมทิศทาง เมื่อแรงดันลมกระทำต่อพื้นที่หน้าตัดของลูกสูบ จะเกิดแรงผลักให้ลูกสูบและก้านสูบเคลื่อนที่ จากนั้นลมอีกด้านของลูกสูบจะถูกระบายออกตามเส้นทางที่วาล์วกำหนด
หากต้องการให้ก้านสูบเคลื่อนกลับ ระบบจะสลับทิศทางการจ่ายและระบายลม หรือใช้แรงจากสปริงในกระบอกบางประเภท ดังนั้นการทำงานของกระบอกไม่ได้ขึ้นอยู่กับตัวกระบอกเพียงอย่างเดียว แต่สัมพันธ์กับวาล์วควบคุม แรงดัน อัตราการไหล สายลม ข้อต่อ และการเตรียมคุณภาพลมด้วย
ส่วนประกอบสำคัญของกระบอกลม
โครงสร้างอาจแตกต่างกันตามรุ่นและลักษณะงาน แต่ส่วนหลักที่พบได้ทั่วไป ได้แก่
- กระบอกหรือเสื้อกระบอก เป็นพื้นที่ให้ลูกสูบเคลื่อนที่
- ลูกสูบ รับแรงดันจากลมอัดและเปลี่ยนเป็นแรงเคลื่อนที่
- ก้านสูบ ถ่ายทอดแรงจากลูกสูบไปยังชิ้นส่วนหรือโหลด
- ซีล ลดการรั่วของลมระหว่างส่วนที่เคลื่อนที่
- ช่องลมเข้าและออก ใช้รับและระบายลมอัด
- ฝาหน้าและฝาหลัง ปิดโครงสร้างและรองรับชิ้นส่วนภายใน
ในระบบจริงยังต้องใช้งานร่วมกับอุปกรณ์นิวเมติกส์ เช่น วาล์วควบคุมทิศทาง อุปกรณ์ปรับความเร็ว เกจวัดแรงดัน ชุดเตรียมลม และข้อต่อลม เพื่อควบคุมจังหวะ ทิศทาง และความเร็วของการเคลื่อนที่ให้เหมาะกับเครื่องจักร
กระบอกลมมีกี่ประเภทและแต่ละแบบต่างกันอย่างไร?
การแบ่งประเภทกระบอกลมสามารถพิจารณาได้หลายรูปแบบ แต่หากแบ่งตามหลักการขับเคลื่อน จะพบ 2 ประเภทพื้นฐานที่ควรรู้จัก
1. กระบอกลมทางเดียว
กระบอกลมทางเดียวใช้ลมอัดในการขับลูกสูบไปในทิศทางหนึ่ง ส่วนการเคลื่อนกลับมักอาศัยสปริงหรือแรงภายนอก เหมาะกับงานที่ต้องการออกแรงเพียงด้านเดียว เช่น งานดัน งานกด หรือกลไกที่มีจังหวะคืนกลับไม่ซับซ้อน ข้อดีคือโครงสร้างและการควบคุมค่อนข้างง่าย แต่แรงและระยะชักที่ใช้งานได้ต้องพิจารณาร่วมกับแรงต้านของสปริงและข้อกำหนดของแต่ละรุ่น
2. กระบอกลมสองทาง
กระบอกลมสองทางใช้ลมอัดควบคุมการเคลื่อนที่ของลูกสูบทั้งจังหวะไปและจังหวะกลับ โดยสลับการจ่ายลมระหว่างสองด้านของลูกสูบ จึงควบคุมการเคลื่อนที่ได้ยืดหยุ่นกว่า และพบได้มากในเครื่องจักรอัตโนมัติ เหมาะกับงานที่ต้องการผลักและดึงชิ้นงาน งานจับยึด งานเปิด-ปิดกลไก รวมถึงกระบวนการผลิตที่ต้องทำงานซ้ำอย่างต่อเนื่อง
นอกจากสองประเภทพื้นฐานแล้วยังมีกระบอกลมที่ออกแบบตามลักษณะงาน เช่น แบบกะทัดรัดสำหรับพื้นที่ติดตั้งจำกัด แบบไม่มีก้านสำหรับระยะเคลื่อนที่ยาว แบบมีไกด์ช่วยรับแรงด้านข้าง และแบบเฉพาะทางสำหรับเครื่องจักรแต่ละประเภท โดย SFC Thailand มีการจัดหมวดสินค้าครอบคลุมกระบอกลมหลายลักษณะ เช่น Single-acting, Double-acting, Compact, Rodless, Guided และ Specialty Cylinder
เลือกกระบอกลมอย่างไรให้เหมาะกับเครื่องจักร?
การเลือกกระบอกลมไม่ควรพิจารณาเพียงเส้นผ่านศูนย์กลางหรือขนาดภายนอก เพราะแรงที่ต้องใช้จริง ระยะการเคลื่อนที่ ความเร็ว และลักษณะโหลดมีผลต่อการทำงานทั้งหมด
1. พิจารณาแรงที่ต้องใช้
แรงของกระบอกสัมพันธ์กับแรงดันลมและพื้นที่หน้าตัดของลูกสูบ โดยในทางทฤษฎีสามารถอธิบายได้จากความสัมพันธ์
แรง = แรงดัน × พื้นที่หน้าตัดลูกสูบ
อย่างไรก็ตาม การเลือกใช้งานจริงไม่ควรเลือกจากค่าทฤษฎีพอดีกับโหลด เพราะยังมีความสูญเสียจากแรงเสียดทาน ความผันผวนของแรงดัน และสภาพการติดตั้ง จึงควรอ้างอิงข้อมูลทางเทคนิคและ Safety Factor ที่เหมาะกับงาน
2. เลือก Bore Size และ Stroke ให้ถูกต้อง
Bore Size หรือเส้นผ่านศูนย์กลางลูกสูบมีผลโดยตรงต่อแรงที่กระบอกสร้างได้ ส่วน Stroke คือระยะที่ก้านสูบต้องเคลื่อนที่ หากเลือก Stroke สั้นเกินไป เครื่องจักรจะเคลื่อนที่ไม่ถึงตำแหน่ง แต่หากยาวเกินความจำเป็นอาจเพิ่มพื้นที่ติดตั้งและส่งผลต่อความแข็งแรงของก้านสูบในบางลักษณะงาน
เว็บไซต์ SFC Thailand มี Standard Cylinder Series SC ที่ระบุขนาดเส้นผ่านศูนย์กลางและระยะ Stroke หลายระดับ จึงควรตรวจสอบสเปกของแต่ละรุ่นก่อนเลือกใช้กับเครื่องจักรจริง
3. ดูความเร็ว สภาพแวดล้อม และรูปแบบติดตั้ง
หากเครื่องจักรต้องเคลื่อนที่เร็ว ต้องพิจารณาอัตราการไหลของลม ขนาดวาล์ว ขนาดสายลม และอุปกรณ์ควบคุมความเร็วร่วมด้วย เพราะการเพิ่มแรงดันเพียงอย่างเดียวไม่ได้หมายความว่ากระบอกจะเคลื่อนที่ได้เร็วขึ้นตามต้องการเสมอไป
ขณะเดียวกันควรตรวจสอบอุณหภูมิ ฝุ่น ความชื้น สารเคมี และลักษณะการติดตั้ง หากมีแรงด้านข้างกระทำกับก้านสูบมาก การเลือกกระบอกที่มีชุดไกด์หรือออกแบบระบบรับโหลดแยกจากก้านสูบ อาจเหมาะสมกว่าการให้กระบอกรับแรงโดยตรง
ปัญหากระบอกลมที่พบบ่อย เกิดจากอะไร?
เมื่อกระบอกลมเริ่มเคลื่อนที่ช้า กระตุก แรงตก หรือทำงานไม่สุดระยะ ไม่ควรสรุปทันทีว่ากระบอกเสีย เพราะต้นเหตุอาจมาจากหลายส่วนของระบบนิวเมติกส์ ปัญหาที่ควรตรวจสอบ ได้แก่
- แรงดันลมต่ำกว่าค่าที่ระบบต้องการ
- มีลมรั่วบริเวณซีล ข้อต่อ หรือสายลม
- วาล์วจ่ายลมหรือทางระบายลมทำงานผิดปกติ
- อัตราการไหลไม่เพียงพอต่อความเร็วที่ต้องการ
- ก้านสูบรับแรงด้านข้างหรือแนวติดตั้งไม่ตรง
- สิ่งสกปรกหรือความชื้นในระบบส่งผลต่อการทำงานของอุปกรณ์
การแก้ปัญหาจึงควรตรวจตั้งแต่แหล่งจ่ายลม ชุดเตรียมลม วาล์ว สายและข้อต่อ ไปจนถึงตัวกระบอก แทนการเปลี่ยนกระบอกทันที วิธีนี้ช่วยค้นหาสาเหตุได้ตรงจุดและลดโอกาสที่อุปกรณ์ใหม่จะเกิดปัญหาซ้ำจากระบบเดิม
คำถามที่พบบ่อยเกี่ยวกับการทำงานของกระบอกลม
กระบอกลมใช้แรงดันเท่าไร?
ไม่มีค่าเดียวที่ใช้ได้กับกระบอกลมทุกประเภท ต้องตรวจสอบช่วงแรงดันใช้งานจากผู้ผลิตของรุ่นนั้นโดยตรง และพิจารณาแรงที่ต้องการร่วมด้วย ไม่ควรเพิ่มแรงดันเกินสเปกเพื่อชดเชยปัญหาแรงไม่พอ เพราะอาจทำให้ซีลและส่วนประกอบเสียหายเร็วขึ้น
กระบอกลมแรงไม่พอ ต้องเปลี่ยนกระบอกใหญ่ขึ้นหรือไม่?
ไม่จำเป็นเสมอไป ควรตรวจสอบแรงดันจริงที่กระบอก อัตราการไหล การรั่วของระบบ โหลด และแรงเสียดทานก่อน หากระบบจ่ายลมปกติแต่แรงยังไม่เพียงพอ จึงค่อยพิจารณาเพิ่มขนาด Bore หรือปรับรูปแบบกระบอกให้เหมาะกับงาน
ทำไมกระบอกลมเคลื่อนที่กระตุก?
สาเหตุอาจเกิดจากแรงดันหรืออัตราการไหลไม่สม่ำเสมอ การปรับความเร็วไม่เหมาะสม แนวติดตั้งผิดตำแหน่ง ก้านสูบรับแรงด้านข้าง หรือซีลและชิ้นส่วนภายในเริ่มมีปัญหา ควรตรวจทั้งระบบก่อนตัดสินใจเปลี่ยนอุปกรณ์
กระบอกลมทางเดียวกับสองทางแบบไหนดีกว่า?
ไม่มีแบบใดดีกว่าในทุกงาน กระบอกทางเดียวเหมาะกับงานที่ต้องออกแรงในทิศทางหลักเพียงด้านเดียวและสามารถคืนกลับด้วยสปริงหรือแรงภายนอก ส่วนกระบอกสองทางเหมาะกับงานที่ต้องควบคุมทั้งจังหวะไปและกลับ การเลือกจึงควรยึดตามลักษณะการเคลื่อนที่ของเครื่องจักรเป็นหลัก
เลือกกระบอกลมสำหรับงานอุตสาหกรรมกับ SFC Thailand
สำหรับโรงงานหรือผู้รับเหมาที่กำลังเลือกกระบอกใหม่ เปลี่ยนรุ่นเดิม หรือเทียบสเปกให้เหมาะกับเครื่องจักร SFC Thailand เป็นผู้ผลิต นำเข้า และจัดจำหน่ายอุปกรณ์สำหรับระบบอุตสาหกรรม โดยเว็บไซต์ระบุว่ามีประสบการณ์มากกว่า 20 ปี และสินค้ากว่า 10,000 รายการ ครอบคลุมกระบอกลม ระบบนิวเมติกส์ ไฮดรอลิก โซลินอยด์วาล์ว วาล์วอุตสาหกรรม มอเตอร์ไฟฟ้า และอุปกรณ์ที่เกี่ยวข้อง ผู้ที่ต้องการเลือก Bore Size, Stroke หรือรูปแบบกระบอกให้สัมพันธ์กับโหลดและพื้นที่ติดตั้ง สามารถดูรายละเอียดสินค้าจาก SFC Thailand เราจำหน่ายกระบอกลมหลายประเภทสำหรับงานอุตสาหกรรม
