ระบบนิวเมติกส์ประกอบด้วยอะไรบ้าง? จากต้นทางถึงกระบอกลม

ระบบนิวเมติกส์ คือระบบที่ใช้ลมอัดเป็นพลังงานเพื่อควบคุมการเคลื่อนที่ของเครื่องจักร โดยระบบพื้นฐานจะเริ่มจากการผลิตและเตรียมลม ส่งลมผ่านวาล์วควบคุม สายลมและข้อต่อ ก่อนเปลี่ยนพลังงานลมให้เป็นการเคลื่อนที่ด้วยกระบอกลมหรืออุปกรณ์ขับเคลื่อนอื่น ๆ การเข้าใจหน้าที่ของอุปกรณ์นิวเมติกส์ในระบบลมแต่ละส่วนจึงช่วยให้เลือกอุปกรณ์ได้ตรงกับแรงดัน อัตราการไหล และลักษณะงานของเครื่องจักรมากขึ้น

ระบบนิวเมติกส์ทำงานอย่างไร ตั้งแต่ต้นทางถึงปลายทาง

หลักการทำงานของระบบนิวเมติกส์สามารถมองเป็นเส้นทางของลมอัด ลมถูกผลิตจากเครื่องอัดอากาศ ก่อนผ่านขั้นตอนปรับคุณภาพและแรงดัน จากนั้นจึงถูกส่งเข้าสู่วงจรควบคุมเพื่อกำหนดว่าลมจะไปทางใด เมื่อใด และด้วยอัตราการไหลเท่าใด สุดท้ายลมจะเข้าสู่กระบอกลมเพื่อสร้างแรงผลัก ดึง ยก กด จับ หรือเคลื่อนชิ้นงาน

ลำดับพื้นฐานของระบบจึงเป็น

แหล่งผลิตลม → ชุดเตรียมลม → วาล์วควบคุม → สายลมและข้อต่อ → กระบอกลม

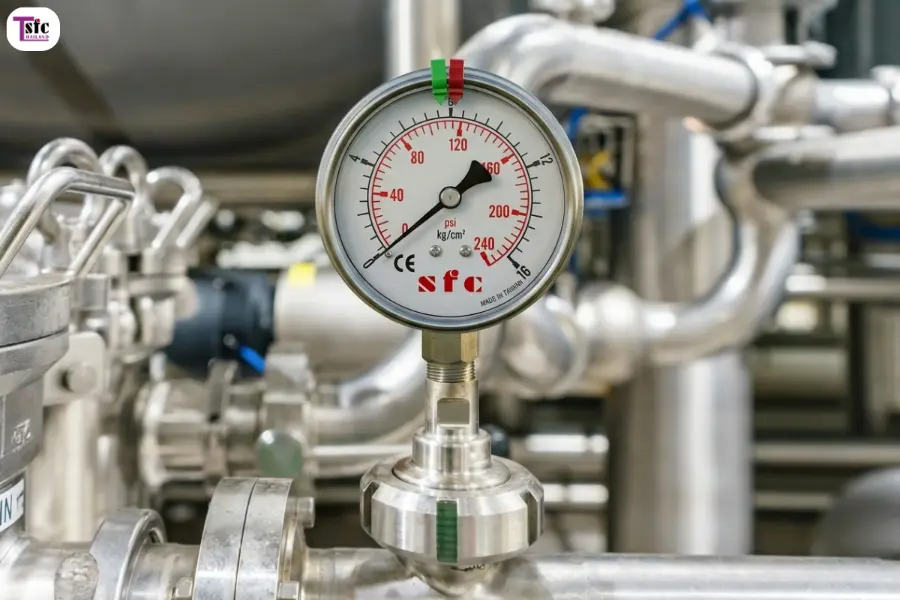

แต่ในเครื่องจักรจริงอาจมีเกจวัดแรงดัน วาล์วปรับอัตราการไหล เซนเซอร์ และอุปกรณ์ควบคุมอื่นเพิ่มเข้ามาตามความต้องการของงาน

อุปกรณ์หลักในระบบนิวเมติกส์มีอะไรบ้าง

1. แหล่งผลิตและจ่ายลมอัด

ต้นทางของระบบคือเครื่องอัดอากาศ ทำหน้าที่สร้างลมอัดสำหรับส่งเข้าสู่ระบบ ส่วนระบบที่มีการใช้งานต่อเนื่องอาจมีถังพักลมและอุปกรณ์จัดการความชื้นเพิ่มเติม เพื่อช่วยให้มีปริมาณลมเพียงพอและลดปัญหาจากน้ำหรือสิ่งปนเปื้อนในระบบ

2. ชุดกรองและปรับแรงดันลม

ก่อนลมเข้าสู่วาล์วและกระบอกลม ควรผ่านการเตรียมคุณภาพลม อุปกรณ์ที่พบได้ทั่วไป ได้แก่

• Filter ช่วยกรองฝุ่น น้ำ และสิ่งสกปรก
• Regulator ใช้ควบคุมแรงดันให้เหมาะกับอุปกรณ์
• Lubricator ใช้จ่ายละอองน้ำมันในระบบที่อุปกรณ์กำหนดให้ต้องมีการหล่อลื่น

ไม่ได้หมายความว่าทุกระบบจำเป็นต้องใช้ชุด F.R.L. ครบทั้งสามส่วน ควรดูข้อกำหนดของอุปกรณ์และคุณภาพลมที่ต้องการเป็นหลัก

3. วาล์วควบคุมทิศทางลม

วาล์วเป็นส่วนที่กำหนดว่าลมอัดจะไหลไปยังจุดใดและเมื่อใด ตัวอย่างที่พบในเครื่องจักรอัตโนมัติคือโซลินอยด์วาล์ว ซึ่งรับสัญญาณไฟฟ้าเพื่อเปลี่ยนตำแหน่งการจ่ายและระบายลม การเลือกวาล์วต้องพิจารณาทั้งจำนวนพอร์ต ตำแหน่งการทำงาน แรงดัน อัตราการไหล และแรงดันไฟของคอยล์ ไม่ควรดูเพียงขนาดเกลียว หากกำลังออกแบบวงจรหรือเปลี่ยนวาล์วเดิม สามารถใช้แนวทางวิธีเลือกโซลินอยด์วาล์วให้เหมาะกับวงจรนิวเมติกส์ เป็นข้อมูลประกอบก่อนเลือกรุ่น

4. สายลม ข้อต่อลม และอุปกรณ์ควบคุมการไหล

สายลมทำหน้าที่นำลมไปยังอุปกรณ์แต่ละจุด ส่วนข้อต่อลมช่วยเชื่อมต่อสายกับวาล์ว กระบอกลม หรืออุปกรณ์อื่น ขนาดสายและข้อต่อควรสัมพันธ์กับอัตราการไหลที่ระบบต้องการ เพราะทางเดินลมที่เล็กเกินไปอาจทำให้แรงดันตกและกระบอกลมเคลื่อนที่ช้ากว่าที่ออกแบบไว้ ในบางจุดยังติดตั้งวาล์วควบคุมอัตราการไหล เพื่อปรับความเร็วการเคลื่อนที่ของกระบอกลมให้เหมาะกับจังหวะเครื่องจักร

5. กระบอกลม อุปกรณ์ปลายทางที่เปลี่ยนลมเป็นการเคลื่อนที่

กระบอกลมรับแรงดันจากลมอัดและเปลี่ยนเป็นแรงเชิงเส้น โดยลมจะดันลูกสูบภายในให้ก้านสูบเคลื่อนที่ กระบอกลมจึงถูกนำไปใช้กับงานผลัก ดึง ยก กด จับ หรือป้อนชิ้นงาน การเลือกกระบอกลมต้องดูหลายปัจจัยร่วมกัน เช่น ขนาดกระบอก ระยะชัก แรงดันใช้งาน โหลด ความเร็ว และรูปแบบการติดตั้ง ไม่ควรเลือกจากขนาดตัวกระบอกเพียงอย่างเดียว

เลือกอุปกรณ์นิวเมติกส์อย่างไรให้ทำงานร่วมกันได้

หัวใจสำคัญของการออกแบบระบบไม่ใช่การเลือกอุปกรณ์แต่ละตัวแยกจากกัน แต่ต้องดูว่าสเปกทุกส่วนสัมพันธ์กันหรือไม่ ตัวอย่างเช่น แม้กระบอกลมจะมีขนาดเพียงพอ แต่หากวาล์ว สายลม หรือข้อต่อมีความสามารถในการไหลต่ำ ระบบก็อาจตอบสนองช้าหรือสร้างแรงได้ไม่ตามที่ต้องการ

ก่อนเลือกอุปกรณ์ควรรวบรวมข้อมูลอย่างน้อยดังนี้

• แรงดันลมที่ใช้งานจริง
• แรงหรือโหลดที่ต้องการเคลื่อนที่
• ระยะชักและความเร็วของกระบอกลม
• จำนวนครั้งหรือความถี่ในการทำงาน
• ขนาดสายลมและอัตราการไหลที่ต้องการ
• รูปแบบการควบคุมของวาล์วและระบบไฟฟ้า
• สภาพแวดล้อม เช่น ฝุ่น ความชื้น หรืออุณหภูมิ

สำหรับผู้ที่ต้องการเข้าใจความสัมพันธ์ระหว่างแรงดัน ลูกสูบ และการเคลื่อนที่ สามารถดูหลักการทำงานของกระบอกลมในระบบนิวเมติกส์ เพื่อใช้ประกอบการเลือกขนาดและรูปแบบกระบอกให้ตรงกับเครื่องจักร

FAQ คำถามที่พบบ่อยเกี่ยวกับระบบนิวเมติกส์

ระบบนิวเมติกส์จำเป็นต้องมีชุดกรองลมหรือไม่?

ระบบส่วนใหญ่ควรมีการเตรียมคุณภาพลมก่อนส่งเข้าสู่วาล์วและกระบอกลม เพราะความชื้น ฝุ่น และสิ่งสกปรกสามารถส่งผลต่อการทำงานและอายุของอุปกรณ์ได้ ส่วนจะใช้ Filter, Regulator หรือ Lubricator ครบทุกตัวหรือไม่ ต้องพิจารณาตามข้อกำหนดของอุปกรณ์แต่ละชนิด

ทำไมกระบอกลมเคลื่อนที่ช้าทั้งที่แรงดันลมเพียงพอ?

แรงดันเพียงอย่างเดียวไม่ได้กำหนดความเร็วของกระบอกลม ต้องตรวจสอบอัตราการไหล ขนาดสายลม ข้อต่อ วาล์วควบคุม และการตั้งวาล์วปรับความเร็วด้วย หากทางเดินลมมีขนาดเล็กหรือเกิดการอุดตัน ปริมาณลมอาจไม่เพียงพอต่อความเร็วที่ต้องการ

กระบอกลมกับโซลินอยด์วาล์วต้องเลือกให้สัมพันธ์กันหรือไม่?

ต้องเลือกให้สัมพันธ์กัน โดยเฉพาะจำนวนพอร์ต รูปแบบการทำงาน และความสามารถในการไหลของวาล์ว เช่น กระบอกลมสองทางมักต้องใช้วาล์วที่สามารถสลับทางจ่ายและระบายลมทั้งสองด้านได้ จึงควรออกแบบจากวงจรโดยรวมมากกว่าซื้ออุปกรณ์แยกทีละชิ้น

ระบบนิวเมติกส์ควรตรวจเช็กส่วนไหนเป็นประจำ?

ควรตรวจจุดรั่วของสายและข้อต่อ แรงดันที่ชุดปรับแรงดัน สภาพไส้กรอง การระบายน้ำสะสม การทำงานของวาล์ว รวมถึงซีลและก้านของกระบอกลม เพราะการรั่วหรือแรงดันตกเพียงบางจุดสามารถทำให้ทั้งระบบใช้ลมมากขึ้นและทำงานผิดจังหวะได้
